Dimensionar el sistema eléctrico de sus instalaciones nunca es una simple ecuación matemática. Representa una decisión crítica de gestión de riesgos que equilibra los recursos iniciales con las operaciones continuas. Los responsables de las instalaciones se enfrentan a riesgos extremadamente altos durante los cortes de red. Equivocarse en esta especificación expone sus operaciones a vulnerabilidades graves. El subdimensionamiento de un sistema a menudo garantiza fallas catastróficas cuando motores grandes arrancan simultáneamente. Las caídas de voltaje resultantes pueden colapsar instantáneamente redes críticas. Por el contrario, el sobredimensionamiento crea enormes ineficiencias operativas. Daña directamente los motores mediante un proceso llamado apilamiento húmedo de diésel. Ambos tamaños extremos degradan gravemente su estabilidad operativa y confiabilidad. En cambio, necesitamos un enfoque más preciso y basado en datos. Aprenderá el marco de ingeniería necesario para evaluar con precisión las cargas críticas. Exploraremos cómo seleccionar la arquitectura del sistema exacta para sus instalaciones. Descubrirá formas prácticas de evitar trampas de cumplimiento comunes y garantizar la preparación a largo plazo.
El sobredimensionamiento es una responsabilidad: un generador de energía de respaldo comercial normalmente debería operar al 70-80% de su capacidad nominal; funcionar por debajo del 30% daña los motores diésel.
Los vatios de arranque dictan el pico: los sistemas HVAC, los motores industriales y los equipos pesados requieren hasta 3 veces su potencia de funcionamiento durante el arranque (demanda repentina).
El cumplimiento impulsa los requisitos básicos: NEC (Código Eléctrico Nacional) y NFPA 110 dictan una separación estricta de las cargas críticas para la seguridad humana de las cargas de reserva opcionales.
Los datos superan las 'reglas generales': confiar en multiplicadores de pies cuadrados conduce a un dimensionamiento inexacto; un ejercicio de dimensionamiento adecuado requiere datos históricos de servicios públicos y un análisis de carga eléctrica.

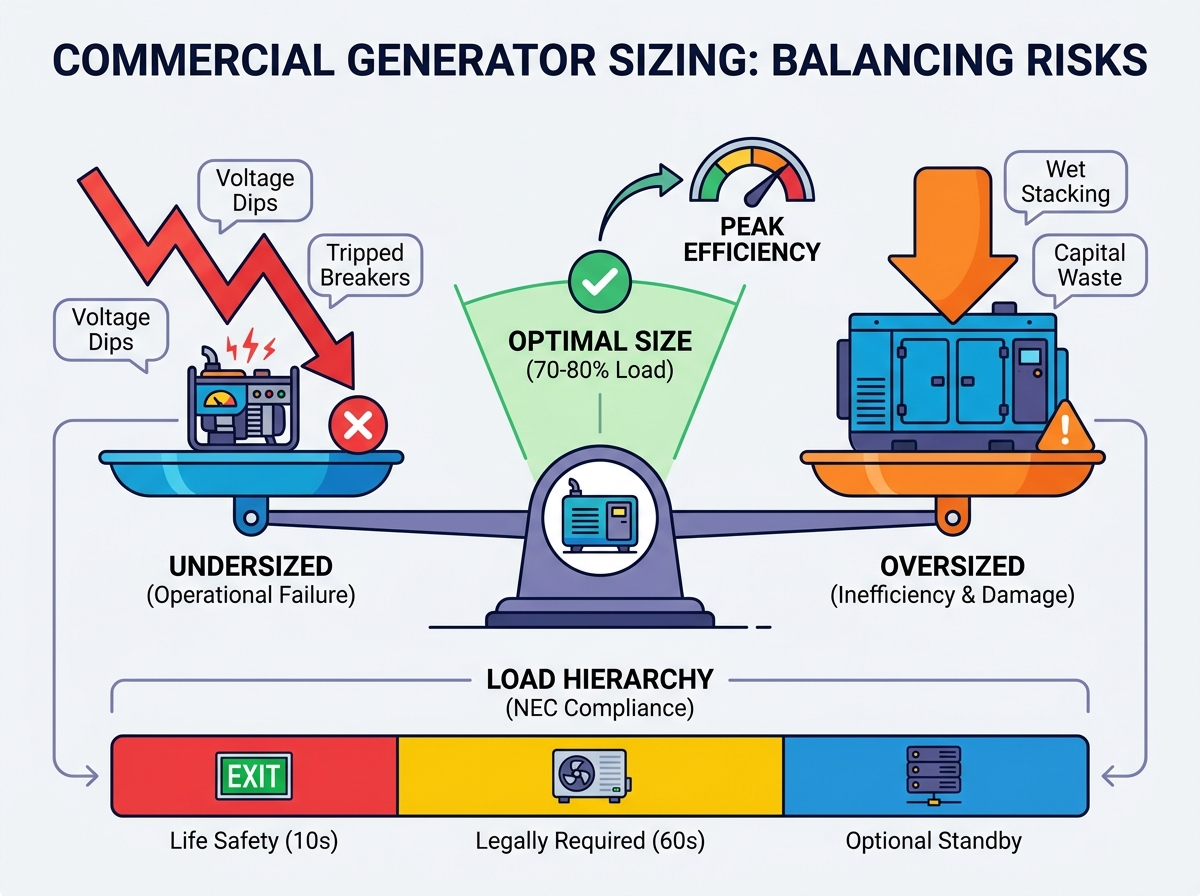

El dimensionamiento preciso protege sus instalaciones de fallas impredecibles. Los ingenieros deben calcular las demandas exactas antes de seleccionar el equipo. Las conjeturas conducen a extremos operativos peligrosos.
La capacidad inadecuada crea una falla operativa inmediata durante una interrupción. Los equipos grandes requieren picos de corriente masivos para comenzar. Si el alternador no puede entregar esta corriente de entrada, el voltaje del sistema cae en picado. Los disyuntores detectan esta caída de tensión como una falla importante. Se disparan inmediatamente para proteger los circuitos. Tus instalaciones vuelven a quedar completamente a oscuras. Los sistemas de seguridad humana no se activan. Los sistemas de refrigeración críticos se apagaron. Pierde infraestructura de datos esencial. Un tamaño insuficiente te deja completamente desprotegido cuando más necesitas energía.
Muchos gerentes creen que más grande siempre es mejor. Éste es un error peligroso. Las unidades de gran tamaño funcionan con cargas ligeras altamente ineficientes. Los motores diésel requieren altas temperaturas para una combustión completa. Funcionar por debajo del treinta por ciento de su capacidad mantiene los cilindros demasiado fríos. El combustible no quemado y el hollín se mezclan en el escape. Esto crea un lodo espeso y oscuro. Los ingenieros llaman a esto "apilamiento húmedo". Destruye el rendimiento del motor y crea graves riesgos de incendio. Las unidades de gas natural de gran tamaño evitan el apilamiento húmedo pero desperdician importantes recursos. Operan muy por debajo de sus bandas de eficiencia óptima. Quema el exceso de combustible sin obtener ningún beneficio operativo.
Un sistema correctamente especificado cumple con estrictos estándares de ingeniería. Debe centrarse en los siguientes criterios de éxito:
Maneja cómodamente grandes secuencias de carga escalonada sin caídas de voltaje.
Cumple con todos los requisitos de los códigos locales NEC y NFPA para la seguridad humana.
Opera consistentemente dentro de su banda de eficiencia máxima del 70 al 80 por ciento.
Evita disparar los disyuntores durante los arranques pesados del motor.
Proporciona control de frecuencia estable para equipos electrónicos sensibles.
No se puede hacer una copia de seguridad de todo de manera eficiente. Debes priorizar tus cargas eléctricas. Esto requiere separar la infraestructura crítica del equipo opcional.
El Código Eléctrico Nacional define niveles estrictos para la energía de respaldo. Debes separar estas cargas en distintas ramas de transferencia. Los equipos de seguridad humana siempre tienen prioridad sobre las cargas opcionales de las instalaciones.
Categoría NEC | Requisito de restauración | Ejemplos de equipos típicos |
|---|---|---|
Emergencia/Seguridad Humana (NEC 700) | En 10 segundos | Iluminación de salida, bombas contra incendios, alarmas de pánico, sistemas de megafonía. |
Espera legalmente requerida (NEC 701) | En 60 segundos | Extracción de humos, HVAC críticos, redes de comunicación esenciales. |
En espera opcional (NEC 702) | Sin límite de tiempo estricto | Iluminación estándar, servidores no esenciales, electrodomésticos de sala de descanso. |
Debe calcular las demandas de energía tanto continua como máxima. La potencia de funcionamiento es la potencia requerida durante el funcionamiento normal. La potencia de arranque es el aumento masivo necesario para arrancar los motores. Los equipos de alta irrupción incluyen enfriadores, compresores de aire y maquinaria de fabricación pesada. Estos elementos generan inmensas cargas temporales. Los códigos de diseño NEMA proporcionan multiplicadores de sobretensión estándar para diferentes tipos de motores. A menudo necesitas dos o tres veces la potencia de funcionamiento para pasar la fase de inicio. No tener en cuenta este aumento provoca una parada instantánea del alternador.
No es necesario que empiece todo de una vez. La carga por pasos le permite secuenciar el inicio del equipo. Los controladores lógicos programables manejan esta preparación automáticamente. Podrías poner en marcha las bombas contra incendios primero. Diez segundos después, enciendes los enfriadores. Veinte segundos después, se activa la iluminación estándar. Dividir un aumento masivo en tres aumentos más pequeños reduce el requerimiento máximo de kilovatios. Esta estrategia permite a las instalaciones especificar de forma segura una huella general más pequeña. Mejora el rendimiento del motor y estabiliza la frecuencia.
Cada instalación tiene limitaciones técnicas únicas. Debe hacer coincidir el equipo físico con la infraestructura de su sitio. Elegir un generador de energía de respaldo comercial confiable requiere comprender varias variables fundamentales.
Su nueva unidad debe coincidir perfectamente con el voltaje de su instalación. Los edificios comerciales más pequeños suelen utilizar energía monofásica de 120/240 V. Las grandes instalaciones industriales normalmente requieren energía trifásica de 277/480 V. No coincidir con estas especificaciones requiere costosos transformadores externos. Debe verificar las calificaciones de su panel de servicio principal antes de ordenar el equipo. Los sistemas trifásicos manejan grandes cargas de motores de manera mucho más eficiente. Distribuyen el consumo de energía de manera uniforme en tres líneas distintas.
Los fabricantes califican los equipos según la duración operativa. La norma ISO 8528 define estas clasificaciones específicas. Se aplica una clasificación de espera a cortes de red de emergencia. Asume cargas variables para un tiempo de ejecución anual limitado. Se aplica una clasificación de energía principal al uso primario fuera de la red. Las unidades Prime funcionan continuamente durante horas ilimitadas. Debe seleccionar la calificación que coincida con su intención operativa. El uso de una unidad de reserva para energía primaria continua anula rápidamente las garantías del fabricante.
La elección del combustible afecta drásticamente el tamaño físico y el rendimiento. El diésel ofrece una densidad de potencia increíblemente alta. Proporciona un par instantáneo inigualable para arranques de motores pesados. Sin embargo, el diésel sigue siendo muy vulnerable a los daños provocados por cargas ligeras. El gas natural proporciona un suministro de servicios públicos confiable y continuo. Produce menores emisiones in situ. Al especificar un generador de energía de respaldo comercial a gas natural , enfrenta diferentes limitaciones. El gas natural suele requerir un bloque motor significativamente más grande. Necesita más desplazamiento físico para alcanzar la misma producción de kilovatios que el diésel. También responde un poco más lento a cargas escalonadas transitorias masivas.
Los cálculos en papel rara vez coinciden perfectamente con la realidad del sitio. Debe tener en cuenta las restricciones físicas y las variables ambientales. Pasar por alto estos detalles detiene por completo la instalación.
Las unidades requieren un espacio físico importante para su operación y mantenimiento. Los cerramientos climáticos personalizados añaden volumen al marco base. Las leyes de zonificación locales imponen límites estrictos de atenuación del sonido. Es posible que necesite recintos acústicos personalizados para cumplir con los límites restrictivos de dbA. Las distancias de escape también están fuertemente reguladas. No se pueden colocar chimeneas de escape cerca de las tomas de aire de los edificios. Los técnicos necesitan tres pies de espacio libre alrededor de todos los lados para realizar tareas de mantenimiento. Debe asignar estas dimensiones en el plano de su sitio con anticipación.
La logística del combustible a menudo dicta el diseño final del sistema. NFPA 110 exige tiempos de ejecución mínimos específicos para aplicaciones de seguridad humana. Las instalaciones normalmente necesitan tanques con un tiempo de funcionamiento mínimo de 24 a 72 horas. Estos grandes tanques de subbase aumentan drásticamente la altura total de la unidad. Las regulaciones ambientales exigen cuencas de contención secundaria. Debe capturar cualquier posible derrame de combustible o petróleo. Esta contención secundaria agrega mayor complejidad al diseño de su plataforma de concreto. Debe integrar estos requisitos estructurales antes de verter los cimientos.
Los generadores rara vez producen su potencia nominal perfecta en el mundo real. Los extremos ambientales reducen su capacidad real. Los ingenieros llaman a esta reducción "reducción de potencia". Debe aplicar multiplicadores de reducción a sus cálculos finales. Los factores comunes incluyen:
Gran altitud: el aire más diluido reduce la eficiencia de la combustión y la producción de energía total.
Temperatura ambiente: El calor extremo obliga a los sistemas de refrigeración a trabajar más duro, agotando los kilovatios disponibles.
Humedad del sitio: La humedad alta desplaza el oxígeno en el aire de entrada, lo que reduce aún más el rendimiento.
Restricciones del flujo de aire: Las salas de máquinas estrechas restringen la ventilación de entrada y limitan el enfriamiento del radiador.
Ahora comprende los principios fundamentales de la ingeniería. Debe pasar de la teoría a la adquisición activa. Esto requiere recopilar datos concretos y interrogar rigurosamente a los proveedores.
Las adquisiciones no pueden comenzar sin datos de referencia precisos. Indique a su equipo de instalaciones que recopile datos de doce meses de demanda máxima de servicios públicos. Esto muestra sus marcas históricas reales de máximo nivel. También necesitas un diagrama eléctrico unifilar completo. Este diagrama muestra exactamente cómo fluye la energía a través de su edificio. Destaca dónde deben integrarse sus interruptores de transferencia automática. Los proveedores necesitan esta documentación específica para proponer soluciones precisas.
No todos los distribuidores de equipos ofrecen el mismo rigor de ingeniería. Debe examinar agresivamente a sus socios de integración preseleccionados. Haga preguntas técnicas específicas para evaluar su competencia. Considere utilizar esta lista de verificación de evaluación numerada:
¿Realizan pruebas integrales del banco de carga durante la puesta en servicio final?
¿Cómo se manejan las reclamaciones de garantía sobre recintos acústicos personalizados?
¿Administrará el proceso local de permisos de calidad del aire?
¿Puede proporcionarnos estudios de casos de secuencias de carga por pasos similares que haya diseñado?
¿Ofrecen tiempos de respuesta garantizados para mantenimiento de emergencia?
Los cálculos preliminares sólo le dan una estimación aproximada del presupuesto. No se pueden finalizar pedidos de equipos basándose únicamente en estimaciones. Debe realizar la transición a un análisis de carga eléctrica certificado. Un ingeniero profesional (PE) con licencia debe realizar esta auditoría final. Medirán las corrientes de irrupción reales en su equipo más pesado. Ellos confirmarán sus capacidades precisas de secuencia de carga por pasos. Para comenzar a planificar la instalación de su generador de energía de respaldo comercial , contrate a un ingeniero certificado con anticipación. Este paso evita costosos errores de tamaño antes de que comience la fabricación.
Dimensionar la infraestructura de respaldo comercial exige una precisión rigurosa. Debe equilibrar cuidadosamente las demandas máximas de sobretensión con la operación continua eficiente. Depender de multiplicadores básicos de pies cuadrados invita a un fracaso catastrófico. Advertimos encarecidamente contra la estandarización de cualquier unidad antes de realizar una auditoría eléctrica completa del sitio. El subdimensionamiento destruye la continuidad operativa durante las fallas de la red. El sobredimensionamiento desperdicia capital y causa graves daños al motor. Proteja sus operaciones confiando en datos concretos y principios de ingeniería establecidos. Le recomendamos que programe una visita experta al sitio de inmediato. Un ingeniero autorizado puede validar sus cálculos de carga exactos y garantizar un cumplimiento absoluto.
R: No. Los perfiles de carga varían drásticamente según el tipo de industria. Un centro de datos consume mucha más energía por pie cuadrado que un almacén. Depender de los pies cuadrados ignora por completo las fuertes sobretensiones del motor y las densidades de equipos específicos. Este atajo siempre crea errores de tamaño masivos y vulnerabilidades operativas.
R: El apilamiento húmedo es la acumulación de combustible no quemado y hollín en los gases de escape de diésel. Ocurre cuando los motores funcionan por debajo del 30% de su capacidad. Las cargas bajas impiden que los cilindros alcancen temperaturas de combustión óptimas. La estrecha adaptación de capacidad garantiza que el motor funcione eficientemente entre el 70% y el 80% de la carga, evitando este daño.
R: Generalmente necesita de dos a tres veces la potencia de funcionamiento para el arranque inicial del motor. Sin embargo, agregar arrancadores suaves o variadores de frecuencia (VFD) reduce significativamente esta demanda de arranque. Estos dispositivos aumentan el voltaje lentamente, lo que le permite dimensionar el sistema de energía general de manera más conservadora.
R: La conexión en paralelo de varias unidades más pequeñas ofrece una mejor redundancia y escalabilidad. Si una unidad falla, las demás continúan soportando cargas críticas. El funcionamiento en paralelo también evita el apilamiento húmedo durante los períodos de baja demanda. Sin embargo, una sola unidad grande presenta controles más simples y evita el gasto de complejos interruptores en paralelo.
